Подробная информация по электронному замку "Кибердог" Б-14С
Большинство механических замков в силу своей конструктивной особенности способны к отпиранию механическими отмычками. Результаты испытаний замков представлены на сайте http://www.locks.su/test/sikey/index.shtm - время вскрытия от 1.5 до 6 минут. Для цилиндровых механизмов используется так называемый метод «бампинга» - время вскрытия замка непрофессионалом 1-2 минуты. Для вскрытия сувальдных замков изобретены «самоимпрессионные» ключи - время открывания замка непрофессионалом 3-6 минут. Последние испытания проведены 14 декабря 2013 года НП "МАСОД", которые показали устойчивость к вскрытию отмычками цилиндрового механизма Cisa Astral S - 10 минут, время вскрытия замка CISA 57.655 (сувальдный, с функцией перекодирования и системой защиты от отмычек ALPS) составило менее 4 минут: ссылка с видео тут http://masod.org/content.php?r=173-door_test_by_locksmithing_methods
Вскрытие
электронных замков "Кибердог" манипуляционными методами (отмычками)
невозможно, поскольку в конструкции
замка нет обратной связи между
передвижением ригелей и набором кода.
В
ряду механических замков имеются две модели
российских
замков,
которые по своей конструкции не позволяют
открыть их манипуляционными методами (отмычками).
Но и перед ними у замков "Кибердог"
имеются преимущества, как и перед другими
механическими замками.
Электронные замки "Кибердог" имеют следующие преимущества перед механическими замками:
1. При утере ключа в механическом замке приходится либо менять замок, либо (в современных моделях с функцией перекодирования) перекодировать замок и менять комплект ключей стоимостью 2,5-3 тысячи рублей. В замке "Кибердог" достаточно удалить из памяти замка утерянный ключ и записать в него новый ключ стоимостью 199 рублей. Операция производится с помощью мастер-ключа, поставляемого с замком. Это такой же ключ, как и остальные, он записывается в замок как мастер-ключ. Всего в замок можно записать до 200 ключей, ключи разделяются на 3 группы, одна из них - третья является группой мастер -ключей. Ключи стираются по группам, в 1 или 2 группе стираются все ключи, в 3 группе стираются все ключи, кроме мастер-ключа, выполняющего операцию стирания.
2.
Защита
от копирования ключа. В механических замках ключ
относительно легко скопировать. Для этого
достаточно изъять ключ у хозяина на
20-30 минут и доехать до ближайшей мастерской
по изготовлению ключей. В более сложных
ситуациях, когда изъятие ключа невозможно,
с него снимают слепок и по нему
изготавливают дубликат ключа, или для этого же делают снимок мобильным телефоном - по
фотографии знающий человек легко изготовит
дубликат ключа и незваные гости могут
нанести визит в удобное для них время.
В замках "Кибердог" ключи защищены
от изготовления дубликата. При
каждом закрывании или открывании замка, в ключ записывается случайный код
(4 миллиарда
комбинаций), при следующем открывании он
сравнивается с исходным, и если совпадает,
то замок отрывается. В одном замке у
каждого ключа случайный код индивидуальный.
Поэтому
снимать слепок с такого ключа бесполезно.
Даже если кто-то умудрится скопировать ваш
ключ - после вашего прихода домой код в
ключе сменится и копия вашего ключа станет
недействительной. Злоумышленнику проще у
вас украсть или подменить ключ - если вы
обнаружили, что ваш ключ не опознается
замком, то есть вероятность того, что вам
его подменили. В таком случае вам
необходимо действовать как при утере ключа
- стереть группу ключей, к которой относится
ваш ключ, записать ключи по новой, в том
числе и ваш подмененный (или украденный)
ключ. Ваш украденный ключ после этого не
сможет открыть замок.
3. Отказ от связки ключей. Если у вас несколько механических замков, то вам необходимо носить связку ключей, или же приобретать специальные замки (обычно это цилиндровые механизмы) для построения достаточно жесткой иерархической системы мастер-ключ. В замках "Кибердог" легко регламентировать права доступа конкретного ключа к 10 замкам. Если у вас несколько замков "Кибердог", то достаточно иметь один ключ, записанный в ваши замки, нет необходимости покупать комплект ключей к каждому замку. Достаточно иметь столько ключей, сколько имеется пользователей. С помощью замков "Кибердог" можно построить многоуровневую систему мастер-ключ – когда одним ключом можно открыть почти все замки (до 10) в здании, другим – определенную группу замков, третьим – только конкретную дверь.
4. Защита от «свертыша». В последних моделях механических замков имеется защита от "светыша" в виде ослабленных зубьев гребенки (от криминального приспособления для силового открывания замка через ключевое отверстие т.н. «свертыша» или "медведки"). Такие механические замки не открываются при применении «свертыша», но ломаются. После воздействия на любой механический замок «свертыша» придется вызывать специалистов МЧС по аварийному вскрытию дверей. Замок "Кибердог" Б-14С обеспечивает аналогичную защиту замка от отпирания «свертышем» - деформируется одна деталь, при этом у хозяина еще остается возможность открыть дверь своим ключом. При силовом воздействии "свертыша" срезаются грани шестигранного отверстия, дальнейшие силовые манипуляции бесполезны. У хозяина (или сервисных служб) остается шанс открыть такой замок своим ключом, вставляя в замок вместе с ключом тонкую отвертку для создания сцепления между заусенцами деформированного отверстия и ключом.
5. Журнал посещений. Контроллеры замков "Кибердог" ХМ-1847-04 и выше имеют память на 256 посещений. Замок запоминает номер ключа, вид операции и ее время. Это свойство замков полезно как для складских помещений, так и для дома. Если у кого то из домашних подменили ключ и обчистили вашу квартиру, то будет известно у кого этот ключ вытащили, круг поиска злоумышленников сократится. Вам необязательно приобретать оборудование для считывания журнала посещений - эту операцию вам произведут сервисные службы при возникновении критической ситуации.
Защита замков "Кибердог" от силового вскрытия.
Защита от высверливания. В замке Б-14С внутренние элементы замка защищены закаленными шариками от подшипников (сердечник электромагнита), защита установлена со стороны крышки замка. Модель Б-14СУ имеет дополнительную защиту уязвимых узлов замка с помощью двух бронепластин толщиной 2 мм со стороны крышки замка. Модель Б-14СБ имеет крышку-бронепластину толщиной 2 мм. Модель Б-14СБУ имеет все защиты. В такой комплектации замок предназначен для правых дверей (петли справа), для установки на левые двери (петли слева) его нужно перевернуть ключевым отверстием вверх, замок будет открываться и закрываться в противоположном направлении. Дополнительно к замку поставляется внешняя бронепластина толщиной 4 мм (опционально) и устанавливается или снаружи на замок, или внутри двери для защиты уязвимой зоны электромагнита замка. В этом случае замок Б-14С можно ставится на левые и правые двери одинаково, без переворота.
Высокая механическая прочность на излом. В механических замках ригели удерживает в корпусе лист металла толщиной 2 мм. Когда при помощи лома производится отжим двери (как это делают воры), механический замок ломается (см. рис.1 - фото с сайта www.kriminalist.com). В некоторых инструкциях даже рекомендуется не закрывать дверь не на 4 оборота, а на 2, чтобы часть ригелей осталась для большей прочности внутри замка. В современных тяжелых моделях замков ригели на 20-30% остаются внутри корпуса при полном выходе.
рис.1

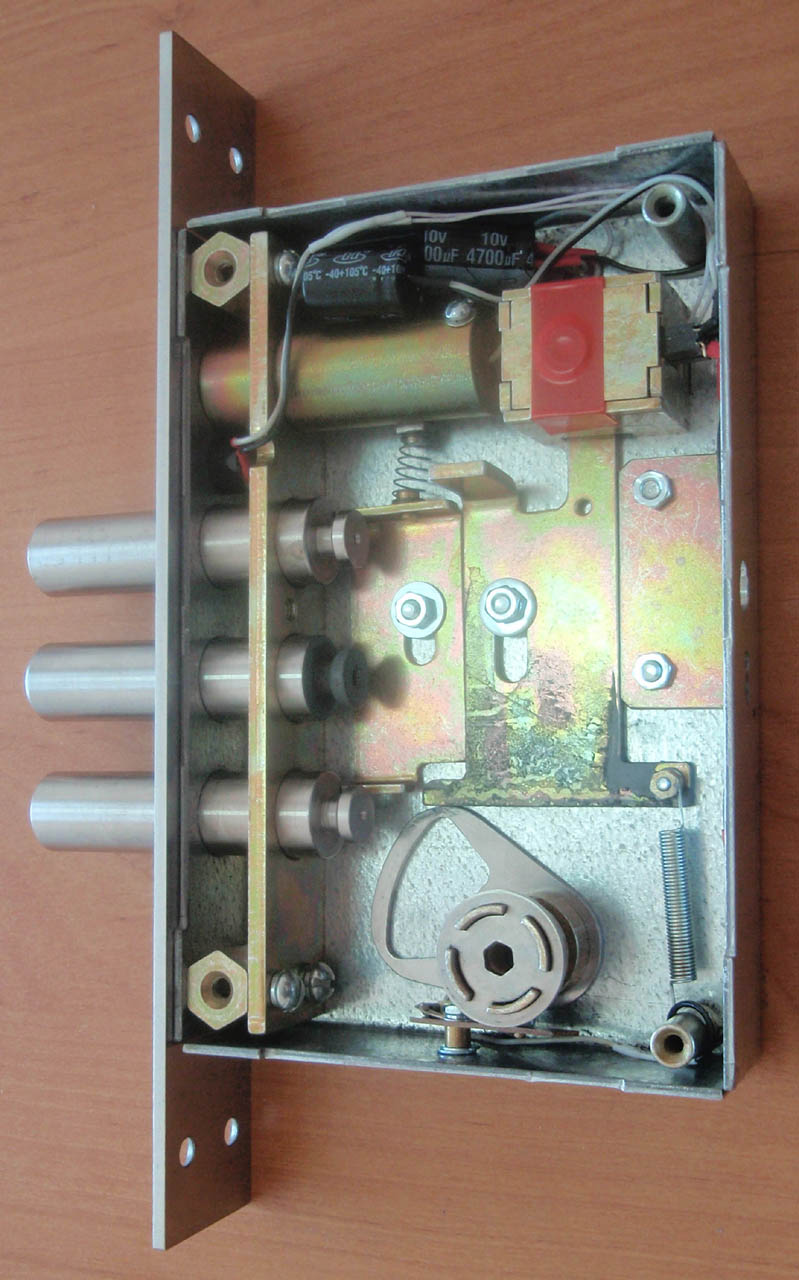

В замке Б-14С ригели удерживаются в корпусе
кронштейном 4х24 мм (см. рис.2 – замок без
крышки), корпусом замка (внутри замка 28 мм из
69 общей длины - 40%).
Замок Б-14С испытывается на прочность по ГОСТ Р 5089-2003, на выбивание ударом более 300 дж, на выламывание ригелей: смотрите видео
рис.2
Высокая прочность на забивание ригелей. В обычных механических сувальдных замках рама с ригелями удерживается от забивания стойкой размерами 5х5 мм (см. рис.1), а в замках "Кибердог" - двумя мощными упорами 2*20 мм. Поэтому ригели у обычного сувальдного замка можно забить ударом молотка, а в замках "Кибердог" забить их невозможно. По требованию ГОСТ Р 5089-2011 к замкам 4 класса, замок должен выдерживать без поломки усилие, прилагаемое к механизму замка, не менее 240 кг. Мы испытываем замки усилием 400 кГ (смотрите видео испытаний Видео испытаний на задавливание ригелей).

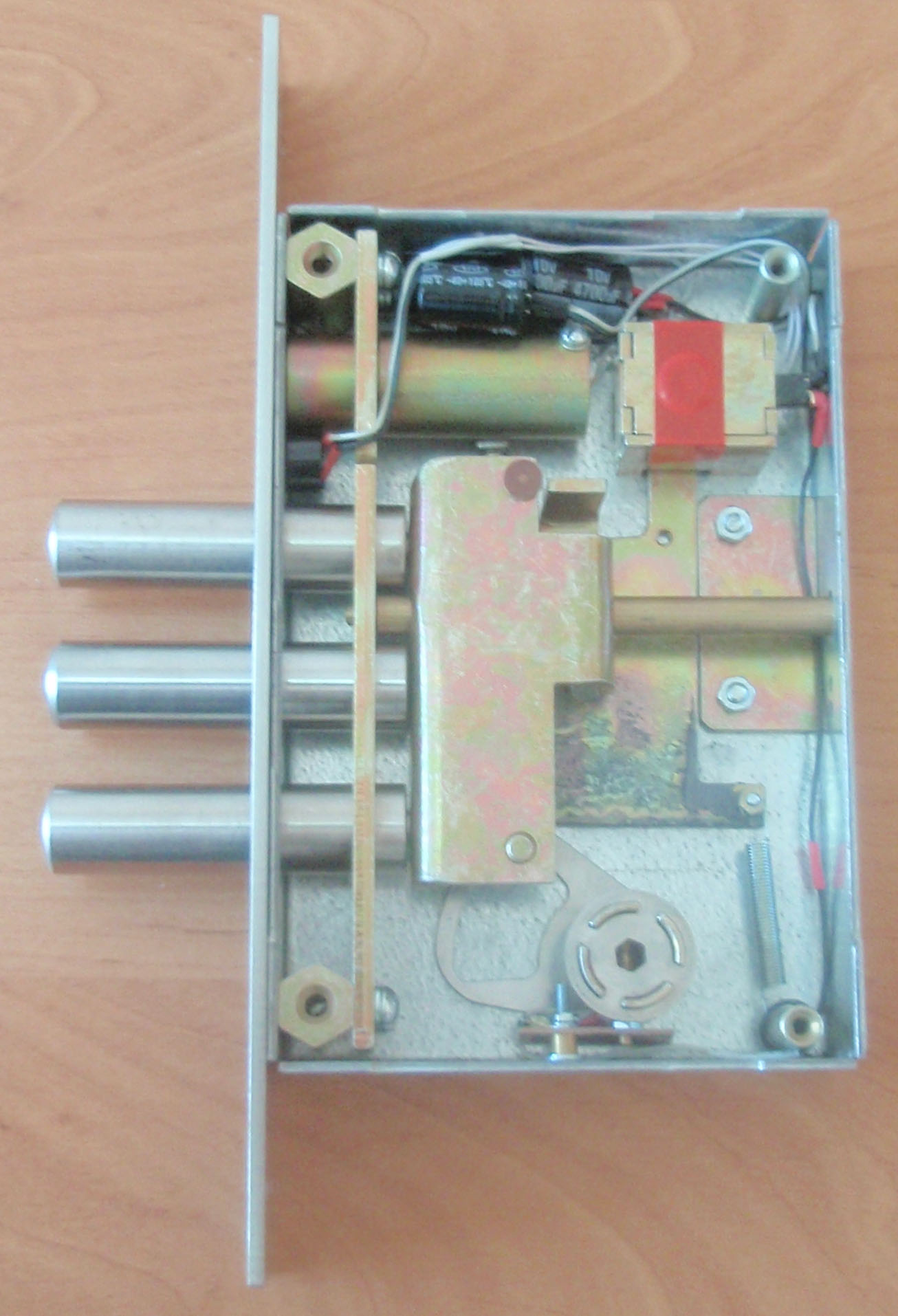

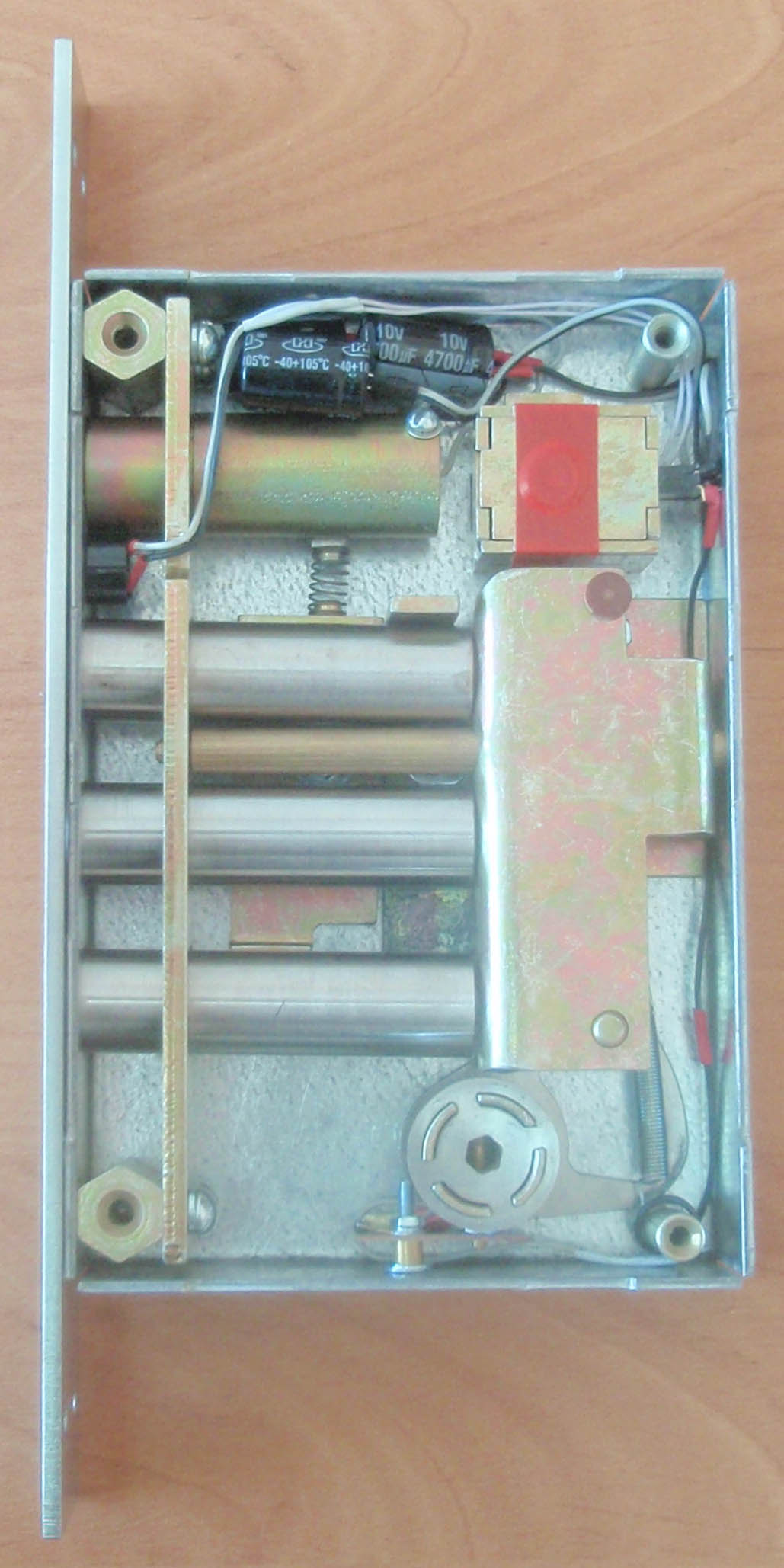

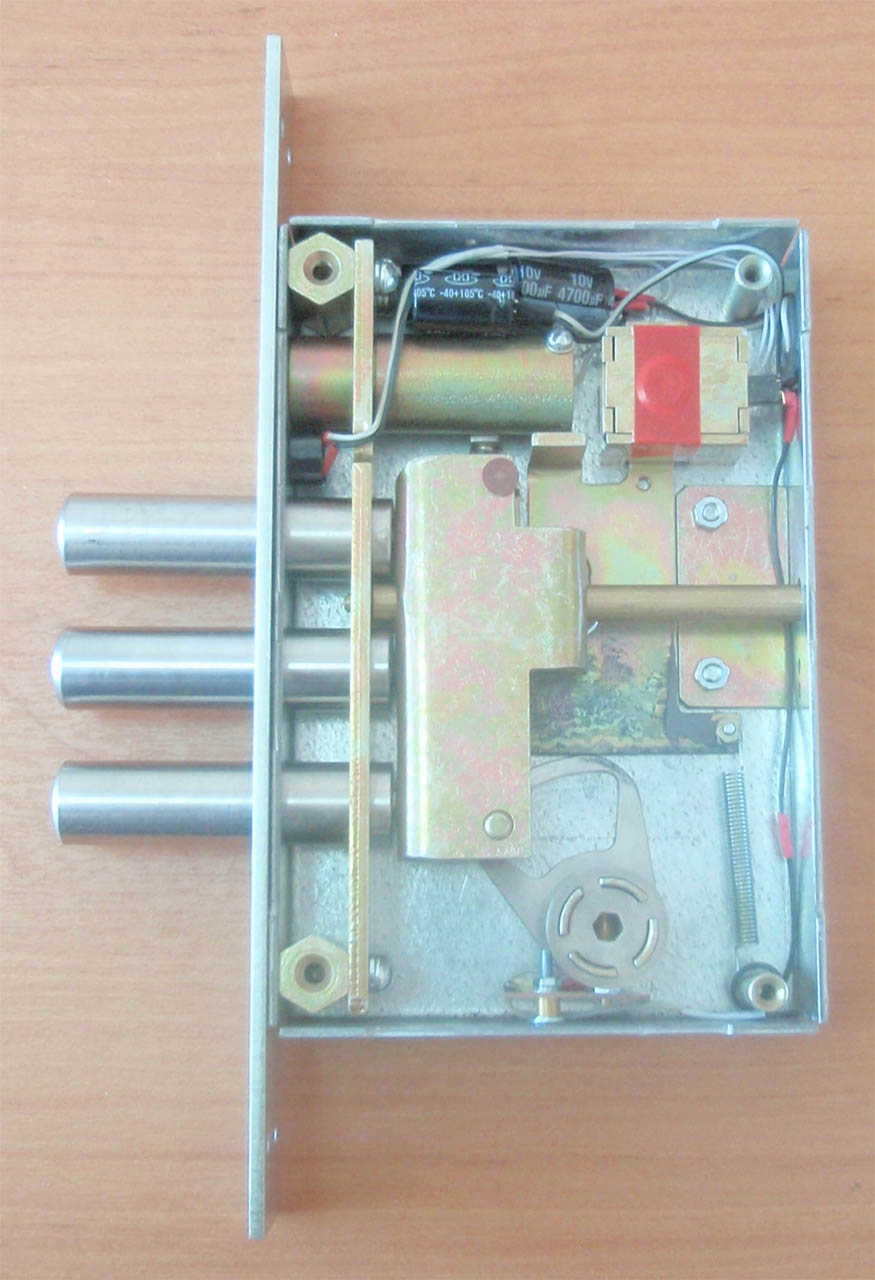

Работа замка. Электронно-механический ключ вставляется в замочную скважину, коаксиальный контакт на ключе касается контакта в замке, второй (общий) провод обеспечивается контактом корпуса ключа с корпусом замка через шестигранное отверстие в замочной скважине. Контроллер ключа опознает ключ, и если ключ свой - на 3 сек подает напряжение на электромагнит, сердечник электромагнита поднимается, освобождая путь для затвора. Вращением ключа по часовой стрелке поворачивается кулачок, поднимается затвор, освобождая путь для ригелей (фото слева). Дальнейшее движение кулачка задвигает ригели внутрь замка, затвор опускается вниз, вновь блокируется электромагнитом (фото в центре). На фото справа показан замок в закрытом положении со снятым захватом - виден второй затвор, который своими выступами блокирует крайние ригели. Второй затвор упирается в первый затвор, а тот упирается в корпус замка, обеспечивая высокую прочность на выдавливание ригелей.
 |
 |
 |
